Novinka na trhu: Nové teleskopické manipulátory Cat® řady D

Zveřejněno: 4. 4. 2017

Současná výrobní řada teleskopických manipulátorů s označením D se tento rok rozšířila o tři nové modely − Cat® TH357D, TH408D a TH3510D. Nové modely, které se mezi sebou mohou lišit nabízenými motory a výkony, poskytují majiteli mimořádné pohodlí, jednoduché ovládání, výkonnou hydrauliku s možností nastavení a všestranné využití.

Rozsah užitečného zatížení se u zmíněných novinek pohybuje od 3 500 do 4 000 kg; výška zdvihu pak od 7 000 do 9 800 mm. Jako je tomu zvykem i u ostatních strojů a zařízení Caterpillar, i tyto manipulátory se velmi snadno udržují díky propracované ergonomii servisních a údržbových prvků.

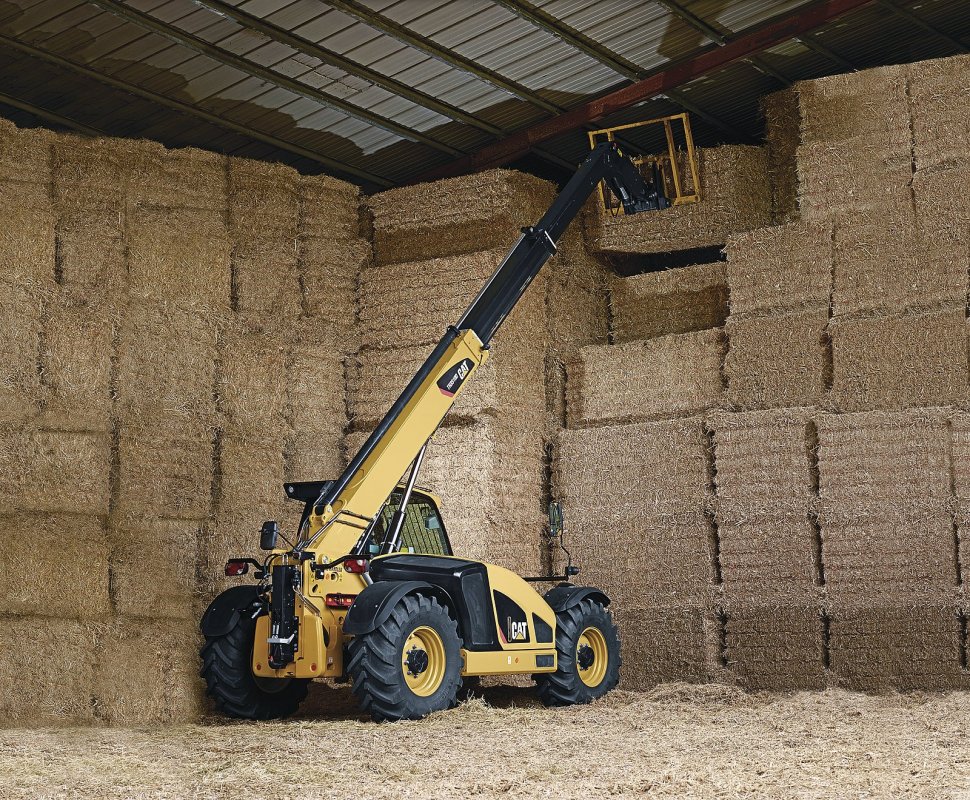

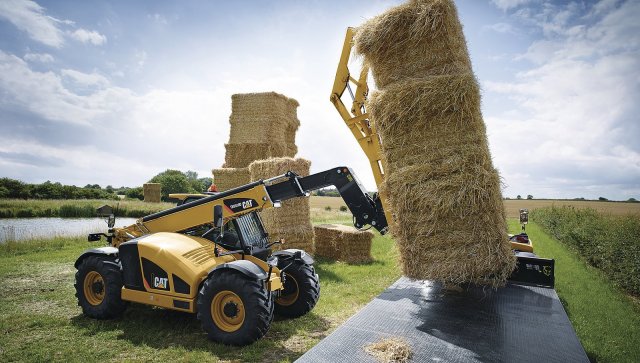

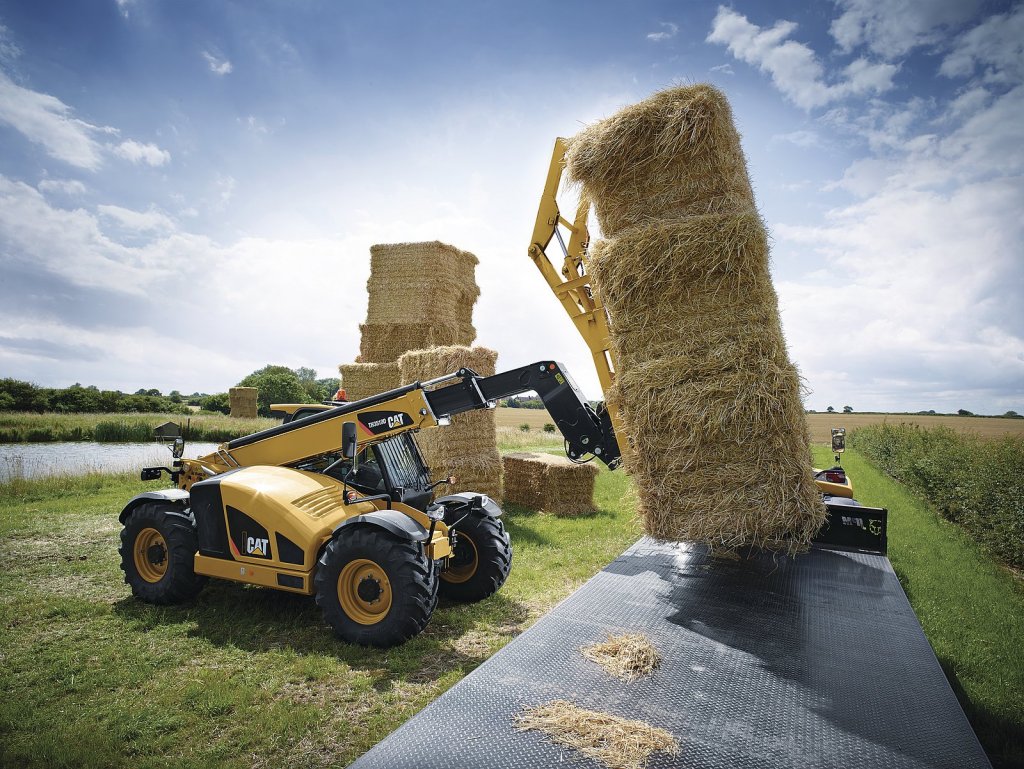

Ať už se jedná o stohování balíků, úklid stodoly, nakládání kamionů nebo manipulaci s obilím – všechny tyto činnosti manipulátory Cat® hravě zvládnou, a to díky široké nabídce příslušenství, jako jsou například drapáky na balíky, nakládací lopaty, paletizační vidle nebo smetáky. Nástroj může být upnutý buď klasicky (na čep), nebo pomocí hydraulického rychloupínáku. Osvědčeným prvkem u Caterpillar je výkonný pákový mechanismus se „Z” kinematikou, který zajišťuje optimální vylamovací sílu a zvyšuje tak produktivitu při práci s lopatou. Manipulátor je vybaven robustním tažným závěsem a může tak sloužit jako tažné vozidlo pro přívěsné vozíky.

Motory a hydraulika

Všechny tři novinky jsou standardně vybaveny motorem Cat C3.4B o výkonu 83 kW (111 k). Na přání je k dispozici i výkonnější jednotka Cat C4.4 ACERT™ s 93 kW (124 k). Modely TH408D a TH3510D mohou být také na přání vybaveny motorem C4.4 ACERT™ s výkonem 106 kW (142 k).

Robustní převodovka s šesti rychlostními stupni pro jízdu vpřed a se třemi pro couvání umožňuje plynulé řazení pod zátěží a spolehlivě přenáší výkon motoru na všechny čtyři kola bez ohledu na aktuální provozní podmínky. K přenosu hnací síly slouží planetové reduktory na nápravách, k bezpečné ovladatelnosti přispívá přední diferenciál s omezeným prokluzem a lamelové brzdy na obou nápravách. Výhradní prodejce nových manipulátorů Cat v České republice, společnost Zeppelin CZ, navíc k manipulátorům nabízí široký výběr pneumatik, takže každý majitel si může stroje přizpůsobit svému provozu.

Také hydraulický systém stroje prošel lehkou modernizační kúrou. Základem hydraulického systému s regulací zatížení je uzavřený rozvaděč a čerpadlo s axiálními písty. Hydraulický systém poskytuje obsluze rychlou odezvu při práci s nářadím. Díky optimalizaci hydraulických průtoků v závislosti na typu prováděné práce dochází k významné úspoře paliva. Standardní hydraulický okruh pro ovládání pracovního nářadí je nainstalován na hlavě výložníku, k dispozici je i přídavný přední a zadní okruh. Aby nedocházelo k přenosu vibrací z pracovního nářadí do kabiny stroje, najdeme v hydraulických válcích speciální systém pro tlumení rázů. Jednoduché, ale účinné.

Tab.: Technické údaje

TH357DTH408DTH3510D
Výkon [kW]83–9383–10683–106
Max. výška zdvihu [mm]7 0007 6009 800
Max. nosnost [kg]3 5004 0003 500
Provozní hmotnost [kg]*7 9398 5269 149
Tažná síla [kN]**92929 149
* S nosičem a vidlemi
** S motorem 83 kW (111 k)

Vítejte na palubě – kabina nabízí maximální pohodlí i bezpečnost

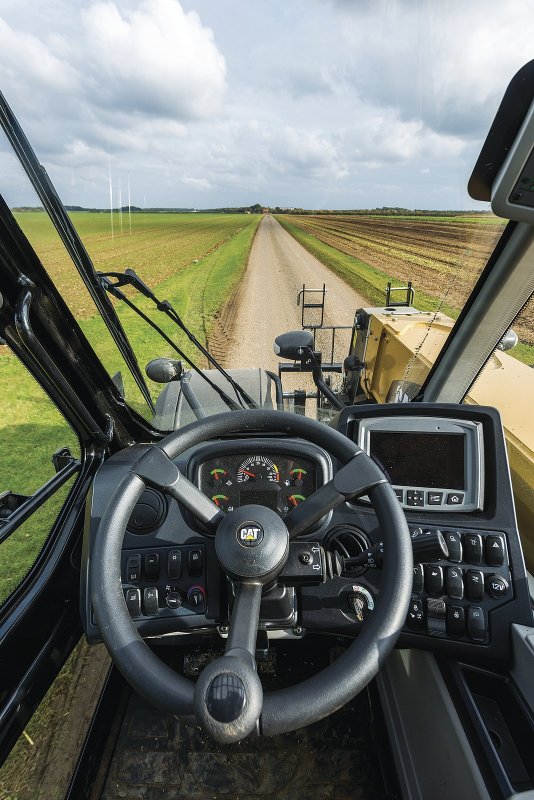

Při práci s novými manipulátory ocení strojník jak nízkou hladinu hluku 75 dB (A), tak výbornou ergonomii všech ovládacích prvků. Těm vévodí multifunkční joystick, na němž je integrováno ovládání převodovky i hydraulického systému. Nový je i LCD panel obdélníkového tvaru s palivoměrem a otáčkoměrem. Na panelu lze jednoduše nastavit odezvu hydraulického systému, stejně jako třeba některý z jízdních režimů (pro práci s lopatou nebo vidlemi) nebo funkci reverzního ventilátoru. Drobných změn doznal také odvětrávací a topný systém – větší průduchy zajišťují lepší cirkulaci horkého vzduchu. Na přání lze samozřejmě manipulátory dovybavit výkonnou klimatizací.

Zaoblená kapota a zvýšená kapota přispívají k lepší viditelnosti ze stroje, na přání je možné instalovat zpětnou kameru. O bezpečnost při provozu se dále stará šest pracovních světlometů nebo čidla s detekcí překážek, která jsou umístěna po obvodu stroje. Dokonalý přehled o stavu stroje včetně jeho aktuálního nastavení umožňuje pokročilý zobrazovací systém (Advanced Display System). Ten umí zobrazit například obraz ze zpětné kamery nebo plán údržby. Obsluha si také může pro aktuálně upnuté nářadí nechat zobrazit zátěžové tabulky, případně si může na displeji naprogramovat bezpečnostní kódy proti odcizení.

Co se týká výbavy na přání – její výčet je, jak je u Caterpillar obvyklé, opravdu široký. Za zmínku stojí například systém pro tlumení rázů při pojezdu, který dokáže účinně ztlumit pohyb výložníku při jízdě v náročném terénu rychlostí vyšší než je 5 km/hod. Zajímavé je také chytré odpružení výložníku, které zabrání jeho kontaktu s terénem při pohybu na nerovnostech.

Jednoduchý servis a údržba

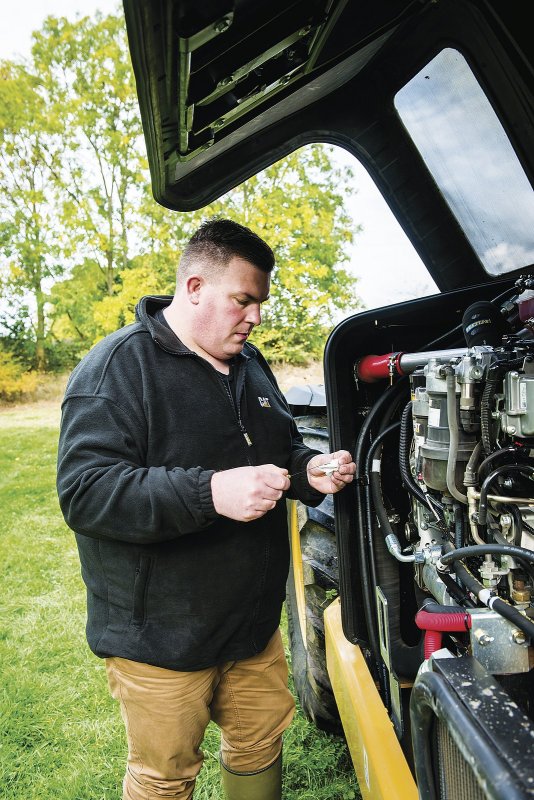

V rámci zjednodušení pravidelné údržby mohou být diagnostické kontroly prováděny přímo na obrazovce displeje. Běžné úkony údržby je možno provádět ze země − podélné umístění motoru a velká kapota poskytují snadný přístup k motoru, chladicímu systému a prvkům hydraulické soustavy. Naddimenzovaný chladicí systém si poradí i s velmi vysokými okolními teplotami; hydraulický reverzní ventilátor pak udržuje svisle umístěné chladicí prvky bez nečistot.

Stroj je samozřejmě ve standardu vybaven rozhraním pro přídavné technologie typu Cat Connect. Jedná se zejména o systém Cat® Product Link™, který pomocí uživatelského rozhraní VisionLink® (na displeji tabletu, mobilu či počítače) zobrazí majiteli veškeré informace o provozu stroje, jako je jeho poloha, spotřeba paliva, chod naprázdno apod. V případě nějakých nečekaných událostí zobrazí systém majiteli stroje diagnostické kódy, na jejichž základě je pak poskytována servisní péče. Nástroj Product Link pomáhá spolu s vyspělými technologiemi přímo na stroji zvyšovat jeho produktivitu a snižovat přímé i nepřímé náklady.

Více informací o produktových novinkách v kategorii teleskopických manipulátorů vám rádi zodpoví prodejci společnosti Zeppelin CZ, kteří vás také seznámí se všemi možnostmi konfigurace stroje a s výhodami telematických systémů Cat Connect. Informace a kontakty naleznete na stránkách www.zeppelin.cz.

Autor: Jan Rybář
Foto: Věra Machková, GARNEA a.s.
